作为一位在珠三角地区服务过数百家初创企业与研发团队的手板模型顾问，我经常遇到来自北京、甚至全国各地的客户咨询同一个核心问题：在特定工况下，“批量复模”和“CNC（计算机数控）加工”这两种主流工艺，到底该如何选择？尤其是在小批量试产阶段，选错了工艺，轻则延误项目周期，重则直接报废一套昂贵的模具。

今天，我们抛开销售话术，我以技术顾问的身份，为你深入剖析“CNC加工手板”与“批量复模”在北京工业环境下的实际应用。文章会用分点阐述的方式，从核心优势、隐藏局限到决策建议，一次性讲透。

一、 核心优势：为什么北京的项目经理更青睐CNC与复模的组合拳？

北京作为科技与设计重镇，客户对样机的首件质量、交期响应和材料多样性有极高要求。纯粹的单一工艺已无法满足复杂需求，而CNC与复模的联动，恰好解决了这些痛点。

1. 材料与强度优势（CNC独有）：

与3D打印或简单复模不同，CNC加工直接使用铝合金、POM（聚甲醛，赛钢）、尼龙、电木等高性能工程塑料作为原料。对于北京许多涉及热工、力学或户外项目的团队（如医疗设备外壳、智能穿戴结构件），这种直接成型的材料密度远高于树脂复模件。

CNC加工的零件保留了板材或棒材的原始机械性能。例如，用6061铝合金加工的散热器底座，其导热性、硬度和抗疲劳强度是复模树脂件完全无法比拟的。这是“手板”中真正能用于功能性装配测试的关键。

2. 表面质感与精度（CNC独有）：

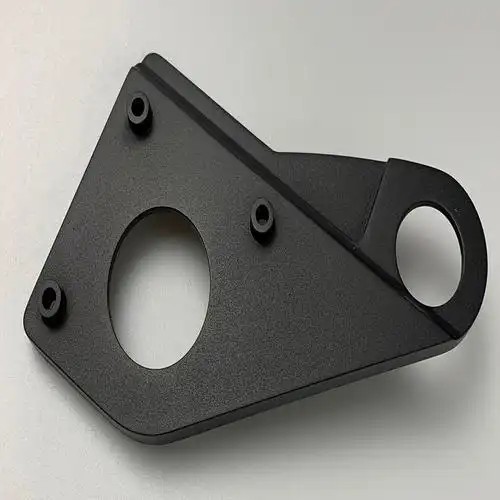

北京客户经常问我：“我的样机能看起来像开模具量产件吗？” 答案是，CNC可以。通过五轴联动或精密三轴加工，配合表面处理工艺（如喷砂氧化、电镀、拉丝、丝印），CNC手板可以达到镜面或哑光的高级质感，公差可控在±0.05mm以内。

相比之下，普通复模件因硅胶模具的收缩和翻模工艺，表面通常会有细微的橘皮纹路或边缘分模线，更适合外观验证，而非精密的装配基准。

3. 批量复模的极致成本与周期优势：

当项目进入小批量（20-200件）阶段，如果零件结构相对简单、材料要求为标准类ABS（丙烯腈-丁二烯-苯乙烯共聚物）或PP（聚丙烯）树脂，复模是唯一具备成本竞争力的选择。

制作一套简易硅胶模具只需3-5天，单件成本相比CNC直接批量生产能降低50%-80%。对于北京做市场调研、展会展示或小批量试售的团队，这是生死攸关的经济账。

二、 客观局限性：这些“坑”你必须提前规避

任何一个资深技术顾问都会告诉你，没有完美的工艺。盲目迷信CNC或复模，都会让你付出代价。

1. CNC加工的尺寸与结构限制：

不能有“死角”：CNC是减材制造。如果你的设计里有90度内深槽、狭小的内部空腔或极细的薄壁特征（壁厚<0.6mm），刀具无法伸入或容易断裂。这意味着你必须修改设计，否则只能转到3D打印。

成本线性增长：对于一件结构复杂的零件，CNC的加工时间可能长达8小时，单件成本高达数千元。如果想通过CNC直接做100件，总成本会高得离谱。此时，CNC更适合作为“母模”，而不是量产手段。

2. 批量复模的“软肋”：

材料选择的局限性：绝大多数复模只能使用标准的聚氨酯树脂（类似ABS）或软胶（类似TPU（热塑性聚氨酯弹性体橡胶））。如果你需要耐高温（长期使用>120℃）、耐化学品（如接触丙酮）、阻燃或符合UL（美国保险商实验室）标准的材料，复模基本无法满足。它本质上是模拟，无法取代工程塑料的物理性能。

寿命与精度退化：一套优质硅胶模具的出模量通常只有15-25件。从第5件开始，模具磨损导致的尺寸偏差（收缩率）会开始显现。如果你追求每件零件精度一致，复模不是好选择，它更适合外观件或非受力结构件。

三、 实战选择建议：如何在北京的供应链中做出正确决策？

作为技术顾问，我不会只给你一张选择题，而是给你一套决策流程图。当你拿到设计师的图纸后，请按以下顺序思考：

第一步：定义“功能”还是“外观”？

功能样机：需要测试装配、受力、散热、密封性。首选CNC。使用铝、赛钢、尼龙等真实材料。这是验证硬件设计死活的前提。

外观验证或展会样机：需要高光、高质感。同样首选CNC，然后进行精细后处理（喷漆、水转印等）。

第二步：判断数量与结构复杂度。

数量1-10件，结构极复杂：CNC结合3D打印是黄金组合。

数量20-200件，结构简单：用CNC做母模 -> 然后批量复模。这是北京很多初创企业生存下来的模式。先用1-2件CNC验证并优化，再用复模降低后续50-100件的成本。

数量200+件，且对强度要求硬：直接跳过手板流程，联系开模的模具厂。复模在此阶段成本劣势凸显。

第三步：与工厂沟通时必须说的三句话。

1. “请提供CNC母模的材质报告（如铝合金的牌号6061-T6）和结合复模的收缩率公差表。” 这能防止工厂用劣质板材或以次充好。

2. “请明确复模件的单次出模数预估。” 超过15件的订单，要求工厂多开一套模具备用，保证批次一致性。

3. “如果我要测试跌落、拉力或耐温，请务必使用CNC加工件，而不是复模件。” 这一点最常见的误区就是客户用复模件做整机测试，数据完全无效。

四、 流程总结：从图纸到成品的标准动作

1. 设计优化（3-7天）：与你沟通，清除CNC加工的不可加工结构（如深坑、薄壁），必要时增加拔模角（哪怕是直角壁，也预留0.5°）以便后续复模脱模。

2. CNC母模加工（5-10天）：使用高精度数控设备，完成首件。严格审查尺寸与表面品质。这是决定后续复模成败的唯一基准。

3. 硅胶模具制作（2-3天）：根据母模制作精密硅胶模，控制好分型线。

4. 批量复模（3-5天）：在真空注型机内进行。注意每次灌注前需要抽真空，排除气泡。

5. 后处理与发货：打磨、喷漆、装配。针对复模件，特别注明“非功能性样件，禁止暴力测试”。

最后总结：

在北京的高端手板市场，纯粹的CNC或纯粹的复模已不能满足老玩家的需求。最聪明的做法是——用CNC铺路，用复模规模赋能。如果你手头有项目，请务必基于上述逻辑，画出你的零件功能-结构-成本矩阵。只有理解了工艺的物理极限，你才能真正用好它。作为你的技术顾问，我的建议始终是：在测试阶段，为确定性付费（用CNC）；在展示阶段，为效率付费（用复模）。
