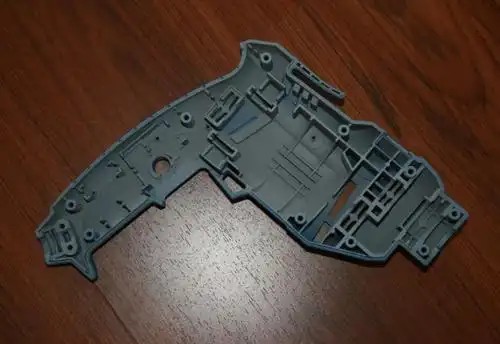

在制造业快速迭代的今天，手板模型（Prototype）已成为产品开发流程中不可或缺的一环。它不仅能直观验证设计的外观与结构，更能提前发现工程缺陷，大幅降低量产风险。在众多手板制作工艺中，CNC加工因其精度与材料多样性占据主流地位，而“CNC线割手板”则是一个相对更专业、更细分的分支。当遇到复杂轮廓、硬质材料或高精度配合需求时，许多工程师会优先考虑这项技术。本文将为你系统拆解CNC线割手板的核心概念、独特优势、现实局限，并为你提供一份清晰的决策指南。

什么是CNC线割手板？它的工作原理与适用场景

简单来说，CNC线割是“电火花线切割加工”与“数控编程”的结合。它的核心并非使用传统刀具铣削，而是通过一根极细的金属丝（通常是钼丝或铜丝）作为电极，在工件与金属丝之间施加高频脉冲电压，产生电火花放电，瞬间将工件局部金属熔融或气化，从而实现精确切割。整个过程在绝缘液体（如去离子水或乳化液）中进行，液体不仅冲走废料，还起到冷却和防锈作用。

正因其“非接触式切削”的特性，CNC线割特别适用于以下场景：

- 极端硬脆材料：如淬火钢、硬质合金、陶瓷、钛合金等，传统铣刀难以加工或易断裂。

- 精密通孔与窄缝：如需切割直径小于1mm的孔、角度复杂的异形通孔，或宽度仅0.1-0.3mm的狭槽。

- 薄壁与精细结构：对于厚度较薄（例如0.5-2mm）的金属板材，线割不会产生切削压力导致变形。

- 具有导电性的复杂轮廓：任何导电材料，无论硬度如何，只要形状适合从工件外部开始切割，都适用。

CNC线割手板的四大核心优势

1. 无与伦比的尺寸精度与表面光洁度

CNC线割的加工精度可达±0.005mm甚至更高，远优于普通CNC铣削（通常±0.05mm）。由于没有刀具的物理接触与切削力，工件不会产生因受力导致的微小变形。同时，电火花加工后留下的表面是均匀的微小凹坑，粗糙度Ra可达0.8μm以下，某些情况下甚至可达到Ra0.2μm，几乎接近镜面效果，大幅减少了后续抛光工作量。这对于精密配合的零部件，如模具镶件、齿轮样品，至关重要。

2. 对硬质与难加工材料的完美驾驭

这是线割最独特的优势。当你的产品设计需要采用不锈钢（如SUS304、SUS316）、高碳钢、模具钢等传统铣削极易磨损刀具的材料时，线割完全不受硬度限制。它的“削切”速度只取决于材料的导电率和耐熔点，与硬度无关。这意味着你可以用一块高硬度的“预硬化”钢材直接切出手板，省去繁琐的热处理工序，且测试结果更接近最终量产状态的物理性能。

3. 极低的工件内应力与热影响区

传统CNC铣削是一种“机械撕裂”过程，会在工件表面产生深层的残余压应力，可能导致薄壁件翘曲。而线割是“电腐蚀”过程，放电发生在极小区域内，工件整体温度基本不变（除切割缝附近极微小的热影响区，通常小于0.1mm）。它几乎是零应力加工，特别适合加工需要保持极高平面度或形状稳定性的精密光学配件、电子元件外壳。

4. 高复杂度轮廓的“一穿到底”能力

对于需要加工内部封闭图形的工件，只要预留一个穿透的起始孔，线割就能“穿丝”进入，然后自动完成整个复杂异形轮廓的切割，无论这个轮廓有多少转角、弧线或尖角。相比之下，铣削加工内直角通常需要多道工序且无法形成完美直角，而线割可以一次性切出任意角度。这使得制造带精密通孔、异形槽或凸轮轮廓的模型变得极其高效。

不可忽视的三大局限性：适用边界你必须知道

局限性一：只能加工“通孔类”结构

这是最根本的限制。线割的工作方式决定了丝线必须从工件外部进入并贯穿整个加工路径，因此它无法加工盲孔（即孔底不穿透）或内腔结构。如果你的手板需要包括内部凹槽、盲腔或悬空阶梯，线割无法独立完成，必须配合其它工艺（先铣出盲腔，再线割通孔，或先线割成形再焊接修补）。这一点会显著增加设计复杂度与工时。

局限性二：加工速度慢，不适合大尺寸/大批量件

线割的“电火花”放电速度远慢于机械切削。切割一块10mm厚的模具钢，线割可能需要数小时，而普通铣削可能只需几十分钟。如果是大面积的板材或厚度超过50mm的大型工件，线割的时间成本会急剧攀升，通常按“有效行程”和“材料厚度”收费，单价较高。它适合精密样品或小批量，不适合量产或超大毛坯。

局限性三：表面需进行后处理，存在“电解层”风险

虽然线割表面光洁，但电火花过程会在金属表面产生一层极薄的“再凝固层”或“电解白层”，其微观结构可能与基材不同，包含微裂纹。在一些高疲劳寿命应用（如弹簧、轴承样件）中，这层会影响耐久性，通常需要通过后续的电解抛光或机械抛光去除。线割后的表面通常会有“毛刺”或“尖角”，需要对切割入口和出口位置进行打磨修整。这意味着，它并非一劳永逸的“免后处理”工艺。

清晰的选择建议与流程总结：你该什么时候用它？

选择建议：

- 优先考虑CNC线割的情况：

- 材料硬度超过HRC50（如淬火钢、硬质合金）。

- 需要加工极窄的缝（< 0.5mm）或高精度的通孔/异形孔。

- 工件为薄金属片（0.2-3mm厚），要求无应力变形。

- 轮廓复杂度极高，有大量直角或不规则曲线，且无法通过铣削分刀完成。

- 手板用于验证精密配合（如轴孔配合、滑动导轨），公差需控制在0.01mm内。

- 应该避开线割，改用CNC或3D打印的情况：

- 工件包含盲孔、内部空腔或复杂内部水路（需用3D打印或五轴铣）。

- 材料为塑料、橡胶或非导电材料（线割无法工作）。

- 对加工效率要求极高，且精度要求不苛刻（0.05mm以上）。

- 工件体积巨大（超过800mm x 600mm x 50mm）且形状简单。

推荐流程总结：

1. 设计评估阶段：首先审视你的CAD模型，标记所有通孔、薄壁、硬质材料区域。列出哪些特征需要高精度，哪些允许铣削。

2. 工序规划：对于同时包含盲腔和通孔的复杂手板，可采用“复合工艺”：先CNC铣削盲腔内结构，再在精加工阶段用线割切割精密通孔或外轮廓。也可反过来：先线割外形，再焊接或组装内部结构。

3. 材料确认：确认你的手板材料是导电金属。常用线割材料包括：铝铜合金（散热好）、SKD11/DC53模具钢（耐磨）、SUS304不锈钢（耐腐蚀但速度慢）。

4. 报价咨询：向手板厂提供材料、厚度、切割轮廓长度及精度要求。他们通常会给出基于“切割面积”和“切割时间”的报价。记得询问是否包含后处理（如除白层、倒角）。

5. 验收标准：收到手板后，重点检查切割端面是否有明显条纹或烧伤，用卡尺/投影仪测量关键配合尺寸，注意切割入口处是否有残留的“小圆角”或“凸起”。

总结一句话：CNC线割手板是解决“极硬、极薄、极精密”或“极复杂通孔”问题的终极大招，但它不是万能钥匙。当你需要在一个导电金属零件上，一次性实现公差±0.005mm、表面Ra0.4μm且无应力的通孔或外轮廓时，它无疑是首选；否则，请优先考虑更经济、更高效的CNC铣削或3D打印。理解其优势与边界的界限，你就能在产品开发初期精准选型，避免试错成本。
